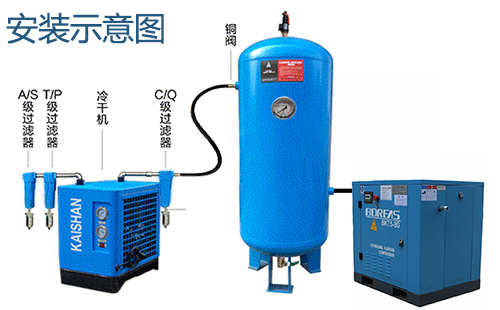

▲過濾器、冷凍式干燥機、空壓機儲氣罐和開山螺桿空壓機接管示意圖。

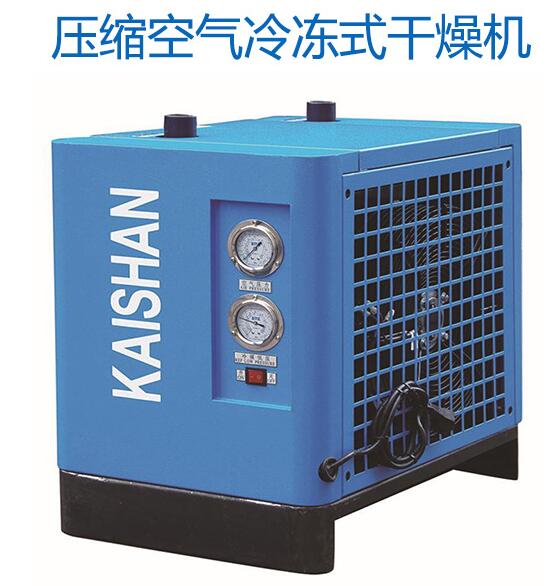

冷凍式干燥機工作原理：冷凍式干燥機是根據冷凍除濕原理，將壓縮空氣強制通過蒸發器進行熱交換而降溫，使壓縮空氣中氣態的水和油經過等壓冷卻，凝結成液態的水和油，并夾帶塵埃，通過自動排水器排出系統外，從而獲得清潔的壓縮空氣。

開山l冷干機安裝注意事項

1、冷凍式干燥機安裝標準要求：無須安裝地腳螺栓，但要求基礎水平堅固，并要顧及排水系統的高度和設置排水地溝。

2、冷凍式干燥機避免安置于屋外直接日曬和雨淋或溫度高、通風不良以及塵埃多的場所，需安裝在環境溫度高于0℃低于38℃的地方，風冷式冷凍式干燥機必須安置在室內，并具有良好的通氣設備以維持冷凍式干燥機的正常工作。安裝在空壓房內的風冷式冷凍式干燥機，要采取冷凍式干燥機與空壓機的隔熱措施。將風冷型冷凍式干燥機置于可使冷卻空氣便于通過冷凝器的地方，設備與周圍環境或機器之間的距離應保持在1米以上的空間便于保養和維修。

3、安裝時應盡量避免管道太長，彎曲角度太多，管徑太小，以免產生壓力降，設備空氣進出口口上方請加裝旁路閥以利檢修。

4、安裝冷凍式干燥機電源時電器接線可能在運輸過程中由于震動而松動，請用工具擰緊，并注意以下幾點：

1.額定電壓在±5％范圍以內。

2.電源進線的線徑須視電流大小及線路長短而定。

3.KSAD-0.5NF～8.5NF電源須專用。

5、水冷型的冷凍式干燥機，循環冷卻水的水壓須在0.2-0.4Mpa之間,水溫≤32℃且經過軟化處理，為防止水冷冷凝器生銹或臟堵，建議在水冷冷凝器的冷卻水進口安裝水過濾器。

6、冷凍式干燥機入口處加裝主管路過濾器，可避免冷凍式干燥機的換熱管表面被≥3um的固態雜質和油霧污染，直接影響冷凍式干燥機的熱交換性能。

7、冷凍式干燥機裝在后部冷卻器與儲氣罐之后，以降低壓縮空氣在冷凍式干燥機的進口溫度，關系機體的性能及壽命，請妥善處理，如有疑難，歡迎致電詢問。

電子排水器的安裝和使用

1、過濾球閥集隔離用球閥和過濾網于一體，外形小巧，清洗方便；額定壓力16Bar，冷凝水入口1/2"，出口1/2"或1/4"。加裝在電子排水器之前，確保閥芯不易堵塞。

2、電磁閥安裝時須注意冷凝水的流動方向應該與閥體上箭頭的方向一致；閥體水平位置安裝，線圈朝上；閥的出口處連接管子（如硬PVC管）并通入下水道。

3、定時器接線時先擰下接線頭頂部的螺絲，從定時器上拔下接線頭，取下接線頭的外殼（接線頭蓋），把連接電纜線從外殼穿線孔穿過，如下圖所示進行接線。接線完畢后，將接線頭蓋裝回原處，將接線頭重新插到定時器上，收緊電纜線，適度擰緊接線頭蓋的防水螺母，防止潮氣沿電纜線進入定時器，后再擰緊固定螺絲（十字頭M3）。此螺絲除了有連接作用外，更有壓緊密封墊的功能，防止水進入密封墊的結合部，因此務必擰緊，否則，密封墊起不到防水作用，會造成線圈及定時器的故障。

4、設定定時器時，用左邊旋鈕設定間隔時間，用右邊旋鈕設定排放時間，用戶應根據氣候及工況做調整。

開山冷干機選型請聯系客服，在保修期內維修冷凍式干燥機，請撥打開山售后服務電話，告之設備的型號、出廠編號及故障現象，以便我們為您及時解決問題。
